Ringgrabenkollektor: Grabenlänge, Kosten und Bewilligung in Österreich

Ein Graben, so breit wie eine Baggerschaufel und rund eineinhalb Meter tief, für ein Einfamilienhaus meist 40 bis 80 Meter lang. Darin liegt das Solerohr in Schlaufen, danach wird wieder zugeschüttet. Mehr ist ein Ringgrabenkollektor nicht, und genau darin liegt sein Reiz: Erdwärme ohne Bohrgerät, ohne Bohrrisiko und in den meisten Gemeinden ohne wasserrechtliches Verfahren.

Die Kehrseite steht ebenfalls im Boden. Der Kollektor holt sich die Wärme aus den obersten Metern, die im Spätwinter am kältesten sind, und er bindet einen Streifen Garten dauerhaft. Ob das passt, entscheiden Bodenart, Grundstück und Heizlast - und eine ehrliche Rechnung gegen die Alternativen.

So funktioniert der Ringgrabenkollektor

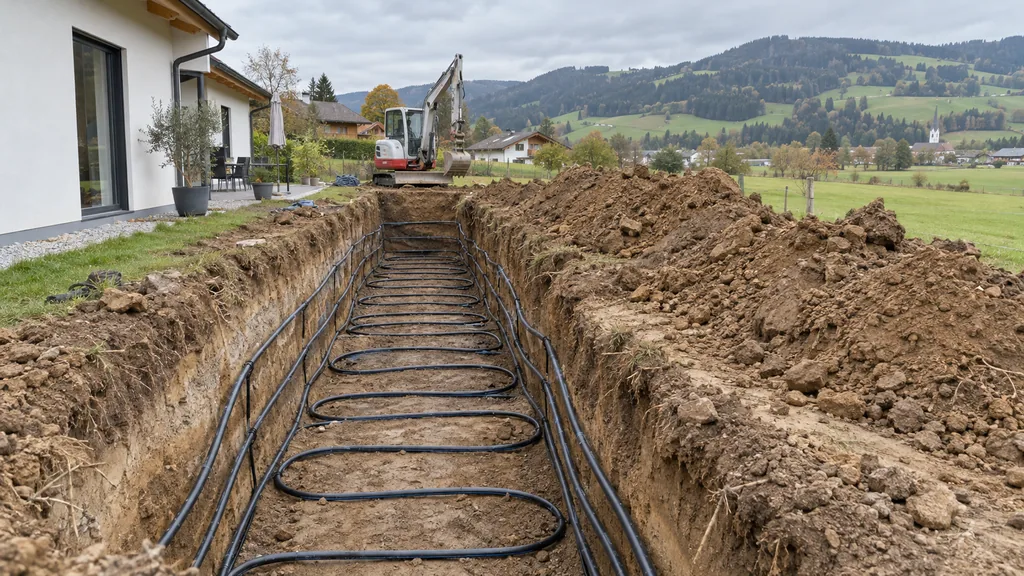

Der Bagger hebt einen Graben von rund 1,8 bis 2 Metern Breite und etwa 1,5 Metern Tiefe aus. Er verläuft ringförmig um das Haus oder entlang der Grundstücksgrenze, daher der Name. In den Graben wird ein Kunststoffrohr in überlappenden Schlaufen gelegt, an der Sohle und an den Grabenwänden. Auf wenigen Metern Graben liegt so ein Vielfaches an Rohrlänge. Danach wird der Aushub lagenweise wieder eingebaut und verdichtet.

Im Rohr zirkuliert Sole, ein Gemisch aus Wasser und Frostschutzmittel. Sie nimmt die Wärme des umgebenden Erdreichs auf und gibt sie im Haus an die Wärmepumpe ab, die sie auf Heiztemperatur bringt. Physikalisch unterscheidet sich das nicht vom flach verlegten Flächenkollektor, und wie beim Flächenkollektor stammt die Wärme praktisch nicht aus dem Erdinneren. In 1,5 Metern Tiefe zapft der Kollektor gespeicherte Sonnenwärme und die Wärme versickernden Regenwassers an. Der Wärmestrom aus tieferen Schichten ist in dieser Tiefe vernachlässigbar klein, wie der TGA Fachplaner in einem Beitrag zur oberflächennahen Geothermie festhält.

Daraus folgt ein Vorteil, der oft übersehen wird. Der Boden regeneriert sich jeden Sommer von selbst. Wird über eine Erdwärmesonde jahrzehntelang mehr Wärme entzogen, als nachfließt, kühlt der Untergrund aus. Ein Graben in 1,5 Metern Tiefe wird von Sonne und Regen jedes Jahr wieder aufgeladen.

Ringgraben, Flächenkollektor oder Tiefensonde

Gegenüber dem Flächenkollektor spart der Ringgraben vor allem Aushub und Platz. Statt einer Grube über mehrere hundert Quadratmeter wird nur ein Streifen geöffnet, und der kann um Haus, Terrasse oder Pool herumgeführt werden. Gegenüber der Tiefensonde fallen Bohrkosten und Bohrrisiko weg. Dafür liefert die Sonde in der kältesten Woche des Jahres die wärmere Sole. Die Grundlagen zur Sonde und das wasserrechtliche Verfahren dafür behandelt der Beitrag zur Erdwärmepumpe.

Die Alternative ohne jeden Aushub ist die Luftwärmepumpe. Sie arbeitet mit der Außenluft und damit genau dann am schlechtesten, wenn am meisten Wärme gebraucht wird. Wo ihre Grenzen liegen, zeigt der Beitrag zur Luftwärmepumpe.

Wie lang der Graben sein muss

Die Größe des Kollektors hängt an zwei Zahlen: wie viel Wärme das Haus braucht und wie viel der Boden hergibt. Die Heizlast liefert die Heizlastberechnung, und wie stark der Boden schwankt, zeigt die Richtlinie VDI 4640 Blatt 2. In der Fassung, die der TGA Fachplaner wiedergibt, nennt sie für Erdwärmekollektoren bei 1.800 Betriebsstunden im Jahr:

Zwischen trockenem Kies und nassem Boden liegt also der Faktor vier. Feuchter Lehm, den viele Bauherren als lästig empfinden, ist für einen Kollektor der bessere Boden.

Eine vereinfachte Rechnung zeigt, was das bedeutet. Ein Haus mit 6 kW Heizlast und einer Wärmepumpe, die aus einer Kilowattstunde Strom vier Kilowattstunden Wärme macht, entzieht dem Boden drei Viertel der Heizleistung: 4,5 kW. Daraus ergibt sich die Fläche Erdreich, aus der der Kollektor diese Leistung beziehen muss:

Beim Ringgraben ist diese Fläche nicht identisch mit der Grabenfläche, weil der Kollektor auch Wärme aus dem Erdreich neben dem Graben zieht. Für die Größenordnung hilft der Erfahrungswert, den die Wärmepumpen-Verbrauchsdatenbank aus den offengelegten Daten von mehr als 80 Anlagen ableitet: 40 bis 80 Meter Graben für einen typischen Einfamilienhaus-Neubau, je nach Boden, Heizlast und Klima. Für die Zahl der Rohrkreise nennt sie die Faustregel: ein Solerohr bis 4 kW, zwei bis 7 kW, für je weitere 3 kW ein zusätzliches.

Die genaue Auslegung gehört in die Hand des Planers oder Installateurs. Wer sich selbst ein Bild machen will, sollte die eigene Heizlast kennen - sie ist auch die Grundlage für den hydraulischen Abgleich. Ein unterdimensionierter Kollektor rächt sich nicht sofort, sondern im Februar: Die Sole wird zu kalt, die Wärmepumpe arbeitet ineffizient, und im schlechtesten Fall vereist das Erdreich um das Rohr.

Wo der Graben verlaufen kann

Die Fläche über dem Graben muss unversiegelt bleiben, Regen und Sonne sollen den Boden erreichen. Rasen, Beete und Sträucher sind kein Problem. Gebäude, Betonplatten, Carports, Pools und asphaltierte Zufahrten gehören nicht darüber. Weil der Graben schmal ist, lässt er sich aber gut um solche Flächen herumführen, und das ist sein größter planerischer Vorteil gegenüber dem Flächenkollektor.

Für die Abstände gibt es keine Norm, aber Erfahrungswerte aus der Praxis. In Diskussionen auf energiesparhaus.at nennen Bauherren und Installateure rund einen Meter, besser eineinhalb Meter Abstand zur Wasserleitung und zum Kanal, weil im ersten Meter um das Rohr am meisten Wärme entzogen wird. Eine Wasserleitung in diesem Bereich kann im Spätwinter einfrieren. Zum Haus werden meist zwei Meter angestrebt, damit das Erdreich am Fundament nicht auskühlt.

Schwierige Lagen sind selten ein Ausschlussgrund, kosten aber Aufwand:

• Hanglage: Den Graben quer zum Hang oder terrassiert führen statt in Falllinie. Die Böschung muss standsicher sein, solange der Graben offen ist.
• Fels und grobe Steine: Die Rohre brauchen ein Bett aus Sand oder Feinkies, scharfkantige Steine dürfen nicht direkt auf ihnen liegen. Bei Fels knapp unter der Oberfläche wird der Graben flacher, dafür länger.
• Grundwasser: Steht es schon in einem Meter Tiefe, muss beim Graben laufend abgepumpt werden. Ein Kollektor im Grundwasser ist rechtlich und technisch ein anderes Thema, das vor der Planung mit der Wasserrechtsbehörde zu klären ist.

Nicht zu unterschätzen ist der Aushub. Ein Graben von 60 Metern Länge, 1,8 Metern Breite und 1,5 Metern Tiefe ergibt rund 160 Kubikmeter Erdreich, die bis zum Verfüllen irgendwo liegen müssen. Auf einem kleinen Grundstück mit Baustelleneinrichtung ist das eine logistische Frage, die vor dem Baggertermin gelöst sein sollte. Wie groß der Spielraum am eigenen Grundstück ist, lässt sich bei der Grundstücksauswahl mitbedenken.

Braucht der Ringgrabenkollektor eine Bewilligung?

Erdwärmeanlagen fallen in Österreich unter das Wasserrechtsgesetz. Für oberflächennahe Kollektoren ist die Regel aber klar und für Bauherren günstig. Nach § 31c Abs. 5 WRG 1959 ist ein Verfahren nur für Erdwärmeanlagen nötig, die liegen

• in wasserrechtlich besonders geschützten Gebieten, also Schutzgebieten, Schongebieten und Gebieten mit Rahmenverfügung, oder
• in geschlossenen Siedlungsgebieten ohne zentrale Trinkwasserversorgung, wo Hausbrunnen zu schützen sind.

Für diese Fälle gilt das Anzeigeverfahren nach § 114 WRG, die Bewilligung wird auf 25 Jahre befristet. Außerhalb davon braucht ein Kollektor in geringer Tiefe keine wasserrechtliche Bewilligung. Das Land Oberösterreich stellt das in seinem Merkblatt Flachkollektor ausdrücklich so dar und nennt zugleich die Ablehnungsgründe: eine Lage in den Zonen I und II eines Wasserschutzgebiets und im unmittelbaren Einzugsbereich von Trinkwasserbrunnen und -quellen, wenn eine Beeinträchtigung zu erwarten ist.

Ob das eigene Grundstück in ein solches Gebiet fällt, steht im Wasserbuch, das bei der Bezirkshauptmannschaft eingesehen werden kann, und in den Kartendiensten der Länder. Ein kurzer Anruf bei der Wasserrechtsbehörde vor der Planung kostet nichts und erspart im ungünstigen Fall eine umsonst bezahlte Auslegung. Wer einen eigenen Brunnen hat, sollte auch den Abstand zum Kollektor bedenken - mehr dazu im Beitrag zu Hausbrunnen und Hauswasserwerk.

Was ein Ringgrabenkollektor kostet

Verlässliche Durchschnittspreise gibt es nicht, weil der größte Posten, die Erdarbeit, stark vom Boden und vom Grundstück abhängt. Wie sich die Kosten zusammensetzen, zeigt eine Abrechnung, die ein Bauherr im März 2021 im Forum von energiesparhaus.at offengelegt hat:

Das ist die Wärmequelle allein, ohne Wärmepumpe und ohne Einbau der Heizung, und es sind Preise von 2021. Im selben Thread berichtet ein anderer Bauherr von neun Baggerstunden für 150 Meter Graben, einer von über 3.000 Euro Grabarbeiten am Hang. Für eine Tiefenbohrung lag das Angebot, das der Fragesteller erhalten hatte, um 6.000 Euro über dem Ringgraben.

Zwei Hebel senken die Kosten. Der Bagger ist im Neubau ohnehin auf der Baustelle, der Graben lässt sich mit den übrigen Erdarbeiten kombinieren. Und das Verlegen des Rohrs ist Arbeit, die Bauherren nach Einweisung selbst übernehmen können. Planung, Druckprüfung und Befüllung bleiben Sache des Fachbetriebs.

Zur Förderung: Der Kesseltausch des Bundes, der den Umstieg auf Wärmepumpen im Bestand bezuschusst hat, ist für 2026 ausgeschöpft. Das Umweltministerium hat die Registrierung laut seiner Mitteilung vom Juli 2026 mit 10. Juli 2026 beendet, bereits eingebrachte Anträge laufen weiter. Für den Neubau ist die Wohnbauförderung des jeweiligen Bundeslandes die Anlaufstelle, ihre Bedingungen unterscheiden sich von Land zu Land.

Die Nachteile ehrlich betrachtet

Die Quelle wird gegen Ende des Winters kalt. In 1,5 Metern Tiefe ist das Erdreich im Februar am kältesten, nach Monaten des Wärmeentzugs. Eine Tiefensonde liefert dann die deutlich wärmere Sole. Gut ausgelegte Ringgrabenanlagen erreichen trotzdem hohe Jahresarbeitszahlen: Die Wärmepumpen-Verbrauchsdatenbank berichtet bei den dort erfassten Anlagen von realen Werten über 4,5. Entscheidend ist eine ausreichende Kollektorgröße und eine niedrige Vorlauftemperatur, wie sie Fußbodenheizung und Wandheizung ermöglichen.

Die Fläche ist gebunden. Wer in zehn Jahren einen Pool, einen Zubau oder ein Gartenhaus mit Fundament plant, muss den Graben kennen. Ein Lageplan mit eingemessener Trasse gehört deshalb zu den Unterlagen des Hauses.

Der Boden muss passen. Trockener Kies liefert nur ein Viertel der Leistung von nassem Boden. Auf solchen Grundstücken wird der Graben so lang, dass der Vorteil gegenüber der Sonde schrumpft.

Fehler werden erst spät sichtbar. Ein zu kleiner Kollektor fällt nicht im ersten Herbst auf, sondern im ersten kalten Februar. Nachbessern heißt dann: Garten wieder aufgraben.

Unterm Strich ist der Ringgrabenkollektor die passende Lösung für Neubauten mit ausreichend Garten, bindigem Boden und einer Flächenheizung. Für ein Reihenhaus auf 300 Quadratmetern Grund oder ein Altbau mit Heizkörpern und hoher Vorlauftemperatur ist er selten die erste Wahl. Wie eine Wärmepumpe grundsätzlich arbeitet, erklärt der Beitrag zur Funktionsweise der Wärmepumpe.
